I0W-RT/B全波段多光谱观测窗

I0W-RT/B全波段多光谱观测窗
产品用途：

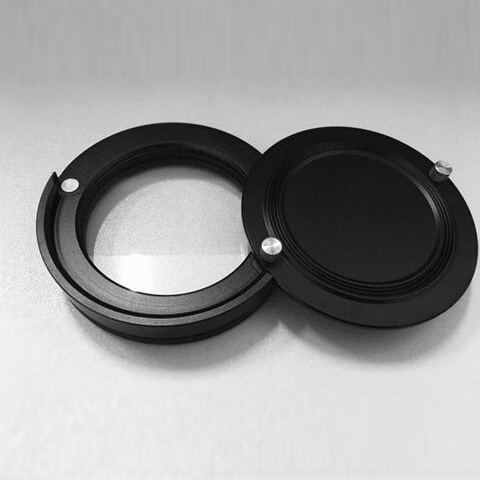

I0W-RT/B系列全波段多光谱观测窗是一个可以透过可见光、红外线和紫外线的光学部件，将该红外观测窗安装在电气机柜的壳体上，这样通过该窗口就可方便地对电气机柜内部设备进行非接触式红外温度检测，极大的提高了电力设备的检修效率，保证了设备的安全运行。

产品概述：
IOW-RT/B 全波段多光谱观测窗是采用球形镜头设计的一种红外检测、紫外检测、肉眼观察的窗口。 多波段、宽光谱、高透过率的设计理念，用户在不停电、不接触、点点运行的条件下，通过红外成像方式对危险的区域（连接器、断路器）进行预防性检测。另外，也可用紫外成像设备，检测到设备内部局部放电，为设备安全运行提供非过热故障技术依据。 用户可通过红外成像装置在设备运行状态下进行在线检测，能有效保证高低压开关柜等设备的安全运行，同时也保障维护人员的人身安全。

技术指标

项目名称	数据	项目名称	数据
窗口规格	100mm	窗口外径	125mm
安装孔径	113mm	透射范围	0.15-14μm
窗口厚度	24mm	密封方式	丁腈橡胶
测温准确度	≥90%	平均透过率	≥93.3%

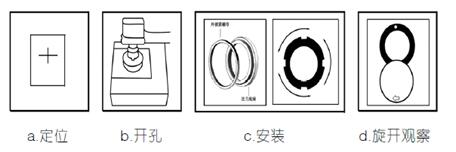

安装方式

开孔尺寸
IOW-RT/B100 全波段多光谱透视窗口开孔尺寸为 Φ 113mm，可利用开孔器直接在设备外壳上开孔。
注：如果开孔后边缘有毛刺可利用锉刀或电动砂轮将毛刺处理平整。

开孔位置
开孔位置选择观测对象的正前方，以保证更大观测范围。

注意事项：
窗口安装后进入柜体最大距离10mm，因此要严格保证窗口安装后有足够的安全距离。
